隨著摩爾定律逐漸逼近物理極限，微電子與光電子系統正朝著更高集成度、更復雜結構和更豐富功能的方向發展。本文聚焦于微納制造領域的三個前沿方向：微納3D構建、芯片互聯技術以及納米針結構。文章詳細闡述了微納3D技術如何實現復雜器件的立體集成，分析了芯片互聯在高密度封裝中的關鍵作用，并探討了納米針在生物醫學與微納傳感領域的獨特應用，展望了這三大技術在后摩爾時代的重要戰略意義。

一、引言

在信息時代的浪潮中，電子器件的小型化、高性能化是永恒的主題。然而，當晶體管尺寸縮小至納米量級時，傳統的二維平面縮放遭遇了散熱、互連延遲和量子效應等瓶頸。為了突破這些限制，科學家們提出了“More than Moore”的路線，即通過系統級封裝和三維集成來提升系統性能。在此背景下，微納3D構建技術應運而生，成為實現器件立體堆疊的基礎；而芯片互聯技術則是連接各功能模塊的“血管”，直接決定了系統的帶寬與功耗；與此同時，納米針作為一種特殊的微納結構，在生物接口與傳感器領域展現出了驚人的潛力。這三者共同構成了連接微觀器件與宏觀功能的橋梁。

二、微納3D：突破平面的立體架構

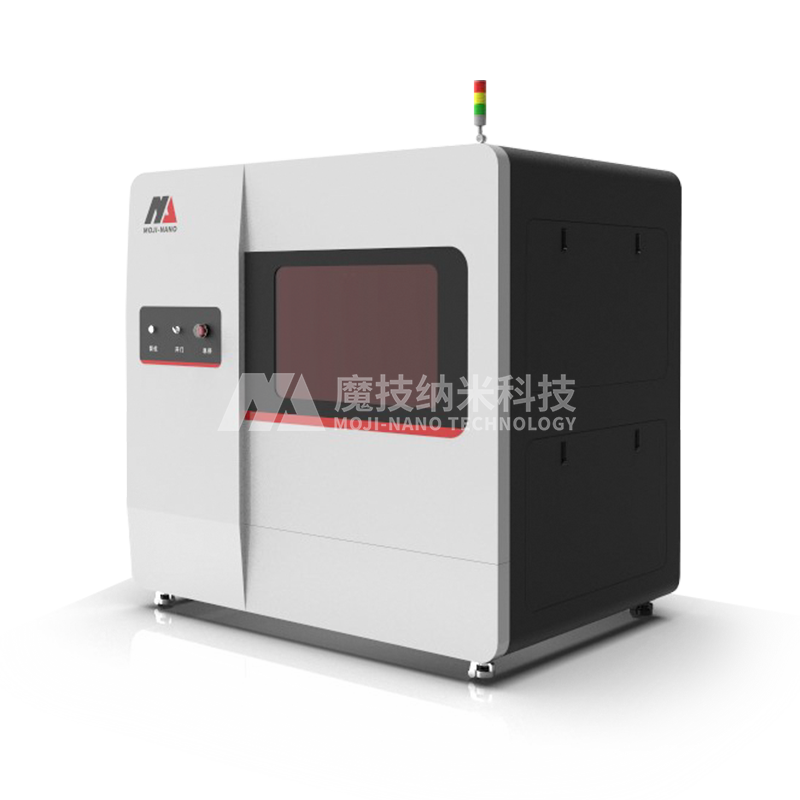

微納3D技術是指在微納尺度上構建三維復雜結構的技術總稱。與傳統的MEMS體硅加工不同，現代微納3D技術更側重于利用增材制造（如雙光子聚合）和先進鍵合技術實現真正的立體架構。

微納3D構建的意義在于空間利用率的極大提升。例如，在微處理器設計中，利用三維堆疊技術將存儲單元直接置于邏輯單元之上，可以大幅縮短互聯導線長度，從而降低延遲和功耗。此外，微納3D技術還能制造出具有特殊力學、光學性質的超材料。比如，利用雙光子聚合技術打印出的三維微納點陣結構，可以在保持極輕重量的同時擁有比強度，這為微型無人機、微型機器人的結構設計提供了全新思路。在光子學領域，三維光波導的構建使得光路不再局限于平面，為實現高密度的光子芯片集成開辟了新途徑。

三、芯片互聯：系統性能的生命線

隨著芯片集成度的提高，芯片互聯已成為制約系統性能的關鍵瓶頸。在微納3D封裝和異構集成中，芯片互聯技術顯得尤為重要。

傳統的引線鍵合在面對高頻、高速信號傳輸時已顯捉襟見肘。目前，主流的先進互聯技術包括倒裝芯片和硅通孔（TSV）技術。倒裝芯片通過微凸塊直接將芯片正面朝下連接到基板，大大縮短了信號路徑。而TSV技術則是通過在硅片上制作垂直通孔，實現芯片與芯片之間的垂直互連，這是實現高密度3D堆疊的核心技術。

在更前沿的領域，混合鍵合技術正在興起。這種技術取消了微凸塊，直接實現銅與銅、介質與介質之間的直接鍵合，互聯節距可以縮小至10微米以下，不僅極大地提高了互聯密度，還顯著改善了散熱性能。然而，隨著互聯節距的縮小，對準精度、表面平整度以及熱膨脹系數匹配等問題成為巨大的制造挑戰。如何確保數以萬計的互聯點在微納尺度上實現電學與力學接觸，是當前微納加工領域亟待解決的難題。

四、納米針：微觀與生物世界的接口

如果說微納3D和芯片互聯主要服務于信息技術，那么納米針則以其獨特的形態在生物醫學領域大放異彩。納米針通常指直徑在納米量級、長徑比針狀結構。

納米針應用是生物細胞的操作與藥物遞送。由于納米針極其尖銳，可以輕易穿透細胞膜而不破壞細胞核，這為細胞內注射、基因轉染和細胞內傳感提供了微創工具。相比于傳統的微針，納米針在與細胞相互作用時表現出更低的機械損傷和更高的效率。

此外，納米針陣列也是高性能傳感器的重要形式。例如，氮化鎵或氧化鋅納米針陣列因其巨大的比表面積和優異的壓電特性，被廣泛應用于高靈敏度氣體傳感器、生物標志物檢測以及納米發電機中。在光電探測領域，垂直排列的納米針結構可以形成陷光效應，顯著提高光吸收效率，為開發超薄、高效的太陽能電池和光電二極管提供了新的技術路線。納米針的制造通常涉及自組裝生長、等離子體刻蝕或納米壓印等技術，其形貌的可控性是決定其應用性能的關鍵。



五、技術融合與未來展望

例如，我們可以設想一種植入式醫療芯片：它利用微納3D技術構建出立體的生物兼容支架，內部集成了由芯片互聯技術連接的信號處理電路，而支架表面則生長著密集的納米針陣列，用于實時監測細胞電生理信號并釋放藥物。這種“片上實驗室”的實現，將改變疾病診斷與治療的方式。

在信息技術領域，隨著人工智能對算力需求的爆發式增長，基于微納3D堆疊和超密集互聯的神經形態計算芯片將成為主流。納米針狀結構甚至可能被用于模擬生物神經突觸，實現類腦計算的高效能連接。

六、結論

從微納3D的立體構建，到芯片互聯的精密連接，再到納米針的跨界應用，這三個關鍵詞勾勒出了微納制造技術向縱深發展的宏偉藍圖。微納3D技術拓展了器件的空間維度，芯片互聯技術打通了系統的信息血脈，而納米針技術則架起了人造器件與自然生命之間的溝通橋梁。隨著材料科學、微納加工設備和設計理論的不斷突破，這些技術將深刻重塑未來的電子信息產業與生物醫療產業，推動人類文明向更微觀、更智能的世界邁進。
